Laporan Akhir 2 - Modul 4

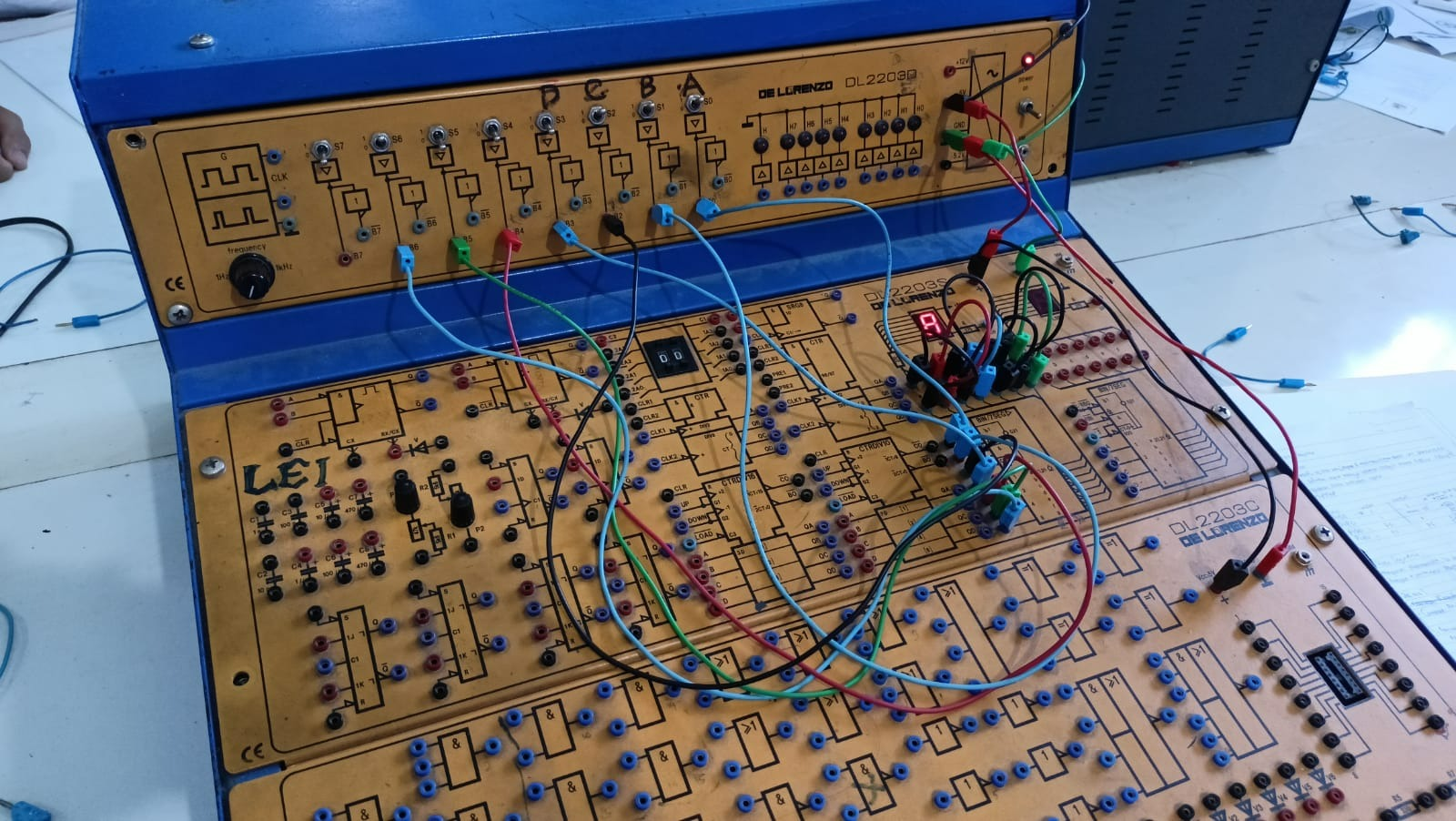

1. Jurnal[Back]

2. Alat dan Bahan[Back]

  • Switch SPDT
Saklar pada dasarnya adalah alat penyambung atau pemutus aliran listrik. Secara sederhana, saklar merupakan perangkat mekanik yang terdiri dari dua atau lebih terminal yang terhubung secara internal ke bilah atau kontak logam yang dapat dibuka dan ditutup oleh penggunanya. Saklar listrik bisa dibedakan berdasarkan beberapa golongan, misal dari jumlah kontak atau kondisi yang dimilikinya. Jumlah kontak yang dimiliki biasa disebut dengan istilah 'Pole', atau banyaknya kontak yang dimiliki oleh sebuah saklar. Dan 'Throw', yang berarti banyaknya kondisi yang dimiliki sebuah saklar. SPDT (Single Pole Double Throw), merupakan golongan saklar yang memiliki 3 terminal. Jenis saklar ini dapat digunakan sebagai saklar pemilih. Contohnya, saklar pemilih tegangan input adaptor yaitu 110V atau 220V.

  • Power Supply

Pengertian power supply adalah alat elektronika yang menyimpan dan menyalurkan energi listrik untuk perangkat elektronika lainnya. Dalam istilah bahasa Indonesia power supply sering juga disebut dengan Catu Daya.


  • Ground
Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.

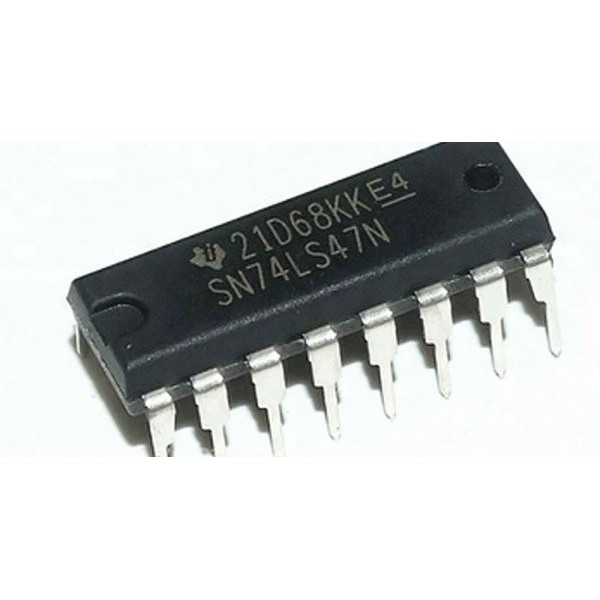

    • Decoder BCD to Seven Segment (Misal 74LS47)


Dekoder driver 74LS47 merupakan IC TTL yang mempunyai input 4 bit yaitu A, B, C, dan D serta 3 input ekstra RBI, RBO, LT. Ketiga input ekstra tersebut diaktifkan oleh suatu level rendah. Bilangan BCD tersebut dikodekan sehingga membentuk kode seven segmen yang akan menyalakan ruas-ruas yang sesuai pada peraga LED di dalamnya.

  • Jumper
Kabel jumper adalah suatu istilah kabel yang ber-diameter kecil yang di dalam dunia elektronika digunakan untuk menghubungkan dua titik atau lebih dan dapat juga untuk menghubungkan 2 komponen elektronika. Kabel jumper jenis ini digunakan untuk koneksi male to male pada kedua ujung kabelnya.

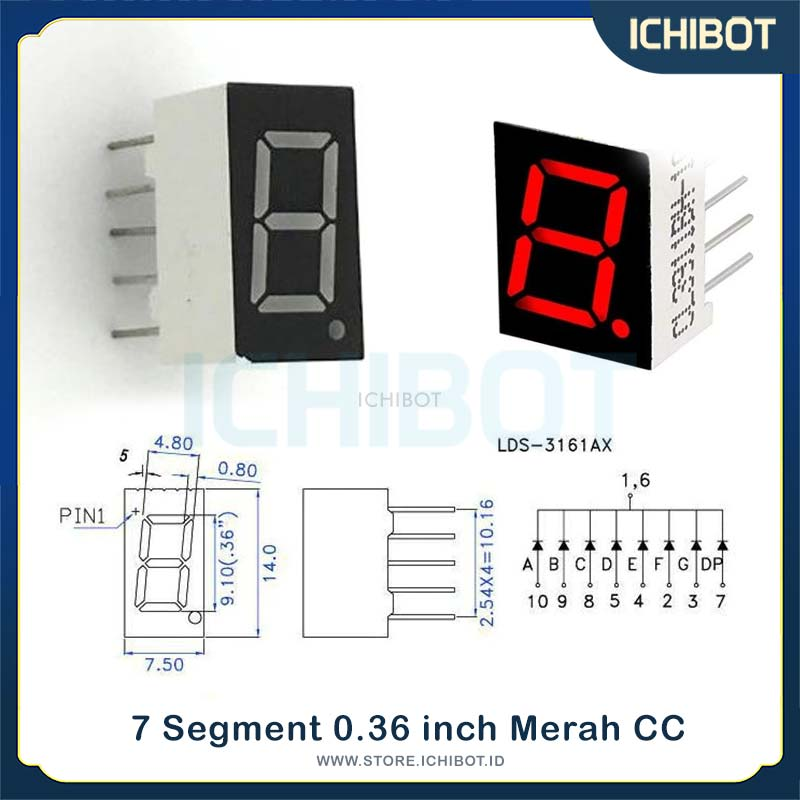

  • 7 Segment

Seven Segment adalah suatu segmen- segmen yang digunakan menampilkan angka. Seven segment merupakan display visual yang umum digunakan dalam dunia digital. Seven segment sering dijumpai pada jam digital, penujuk antrian, diplay angka digital dan termometer digital.


3. Rangkaian Simulasi[Back]


5. Video Rangkaian[Back]


6. Analisa[Back]
1. Analisa pengaruh LT, RBO, dan RBI
Jawab:
  • Pengaruh LT atau Lamp Test yaitu untuk menyalakan semua LED dan ketujuh segment sehingga tampilan pada 7-segment berbentuk bilangan 8
  • Pengaruh BI atau Blanking Input yaitu mematikan semua LED dan ketujuh segment sehingga tampilan pada 7-Segment tidak menampilkan apa-apa
  • Pengaruh RBI atau Reset Blanking Input yaitu menahan hasil output sebelumnya pada LED dan 7-Segment

2. Analisa pengaruh BCD Decoder to Seven Segment pada rangkaian
Jawab:
Pengertian Decoder yaitu rangkaian elektronika fungsinya untuk menampilkan kode-kode biner menjadi karakter yang bisa dipahami secara visual. Pengaruh decoder BCD to Seven Segment ialah untuk mengubah kode BCD menjadi karakter tampilan angka desimal yang mudah dimengerti manusia. Proses pengkodean data BCD menjadi tampilan desimal dilakukan secara terpisah untuk setiap segment (pin a - pin g)


7. Link Download[Back]
