Chapter 5; Sub Chapter 5.3 - Karakteristik Transfer

1. Tujuan [kembali]

  • Untuk mempelajari karakteristik transfer
  • Untuk memahami persamaan shockley
  • untuk mempelajari kurva transfer

2. Alat dan Bahan [kembali]

A. Alat

    • Ground


    • DC Voltmeter

    • DC generator

    • Logicstate

    • Power Supply

B. Bahan [kembali]

    • N-Channel JFET



    • Resistor

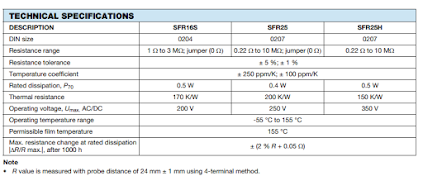

Spesifikasi:

Konfigurasi Resistor

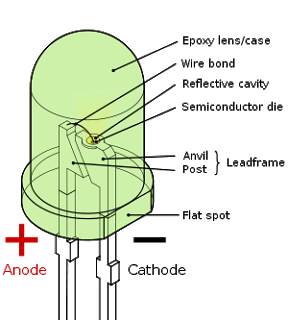

    • LED
Spesifikasi

Konfigurasi

3. Dasar Teori [kembali]

  • Sensor Sentuh

    Untuk transistor BJT arus keluaran IC dan arus pengendali masukan IB dilambangkan dengan beta, yang dianggap konstan untuk analisis yang akan dilakukan. Di bentuk persamaan:

Ic = f(IB) = βIB

Hubungan antara ID dan VGS ditentukan oleh Shockley's persamaan:

 ID = IDSS( 1 – VGS/VP)2

Kuadrat dari persamaan akan menghasilkan hubungan nonlinier antara ID dan VGS, menghasilkan kurva yang tumbuh secara eksponensial dengan besaran VGS yang semakin menurun. Persamaan jaringan dapat berubah seiring dengan persimpangan antara dua kurva, tetapi kurva transfer didefinisikan oleh Persamaan. (5.3) tidak terpengaruh. Oleh karena itu secara umum:

“ Karakteristik transfer yang ditentukan oleh persamaan Shockley tidak terpengaruh oleh jaringan tempat perangkat digunakan.”

Kurva transfer dapat diperoleh dengan menggunakan persamaan Shockley atau dari keluarannya karakteristik Gambar 5.10 pada Gambar 5.15 disediakan dua grafik, dengan vertical

Titik potong pada kurva ID banding VGS akan seperti yang ditunjukkan sejak sumbu vertikal ditentukan sebagai VGS 0 V. Sedang ditinjau:        ketika VGS = 0 V, ID = IDSS.

Ketika VGS  = VP  =  4 V, arus drain adalah nol miliampere, menentukan yang lain titik pada kurva transfer. Itu adalah:

Ketika VGS = VP, ID = 0 mA.

Jika hubungannya linier, plot ID versus VGS akan menghasilkan garis lurus antara IDSS dan VP. Namun, kurva para bolic akan dihasilkan karena jarak vertikal antara langkah-langkah VGS di drain karakteristik Gambar 5.15 berkurang secara nyata karena VGS menjadi semakin negatif. Bandingkan jarak antara VGS  = 0 V dan VGS = - 1 V dengan jarak antara VGS = -3 V dan pinch-off. Perubahan VGS sama, tetapi perubahan yang dihasilkan di ID sangat berbeda

Menerapkan persamaan Shockley

Mengganti VGS  = 0 V memberikan

                                Persamaan (5.3): ID = IDSS ( 1 – VGS/VP )2

                                                                        = IDSS ( 1 – 0/VP)2  = IDSS(1-0)2

dan

                                                                ID =  IDSS|VGS = 0 V

Subsitusi VGS = VP menghasilkan

                                                ID = IDSS (1 – VP/VP)2

                                                    = IDSS( 1 - 1)2 = IDSS(0)

                                                ID = 0 A|VGS = VP

persamaan untuk tingkat hasil VGS untuk tingkat ID tertentu. Derivasi cukup lurus ke depan dan akan menghasilkan

VGS = VP( 1 - √ ID/IDSS)

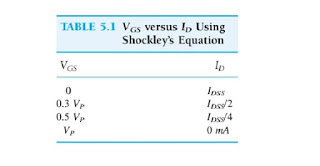

Metode Singkatan

Jika kita memilih ID = IDSS / 2 dan mengganti ke Persamaan. (5.6), kami menemukan itu VGS

VGS = VP ( 1 - √ ID/IDSS)


4. Percobaan [kembali]

    a. Prosedur Percobaan:

    1. Bukalah aplikasi proteus terlebih dahulu.
    2. Buka schematic capture, pilih bagian component mode (), dan pada bagian devices klik 'P'.
    3. Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
    4. Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
    5. Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
    6. Buka bagian Terminals mode ().
    7. Pilih terminal yang diperlukan.
    8. Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
    9. Rangkailah semua komponen sesuai prinsipnya.
    10. Klik play () pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
    11. Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output ...

    b. Rangkaian Simulasi [kembali]

Foto rangkaian simulasi


Prinsip kerja rangkaian simulasi [kembali]


Saat sensor sentuh disentuh atau berlogika 1, maka output sensor tersebut mengeluarkan tegangan sebesar 4,99 volt lalu diumpankan ke resistor 10k ohm sehingga tegangan pada kaki base transistor menjadi 0,77 volt. Hal ini membuat transistor aktif sehingga ada arus yang mengalir dari DC ke relay lalu ke kaki kolektor transistor Q3 lalu ke kaki emitor Q3 dan ke ground. Akibatnya relay aktif dan switch berpindah ke kiri. Hal itu membuat ada arus mengalir dari baterai B1 ke motor yang membuat motor menyala.


    c. Video [kembali]
