1. Tujuan [kembali]
- Untuk mengetahui prinsip kerja sensor sentuh dan sensor air untuk kran otomatis.
- Untuk mengetahui cara mensimulasikan rangkaian kran otomatis menggunakan sensor sentuh dan sensor air.
- Untuk mengetahui prinsip kerja pada rangkaian pendeteksi kebakaran menggunakan sensor suhu.
2. Alat dan Bahan [kembali]
A. Alat
- Ground
- Ground
- DC Voltmeter
- DC generator
- Logicstate
- Power Supply
- DC Voltmeter
- DC generator
- Logicstate
- Power Supply
B. Bahan [kembali]
- Sensor Suara
- Resistor
- Transistor NPN
- Dioda
- Buzzer
- Baterai
- LED
- Motor/Kran air
- Sensor Air Hujan / Rain Sensor
- Sensor Air / Water Sensor
3. Dasar Teori [kembali]
- Sensor Sentuh
Simbol Sensor Sentuh |
Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor sentuh merupakan sebuah saklar yang cara penggunaanya dengan cara disentuh menggunakan jari karena tubuh manusia terdapat aliran listrik sehingga sensor ini dapat bekerja. Sensor ini mempunya 3 buah pin yaitu pin SIG (signal/data), GND dan VCC.
Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Sensor entuh terbsgi menjadi 2 jenis utama, yaitu sensor kapasitif dan sensor resitif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
1. Sensor Kapasitif
Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
Saat jari menyentuh layar, terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.
2. Sensor Resistif
Sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.
Prinsip kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.
- Resistor
Simbol Resistor |
Resistor merupakan komponen elektrik yang memiliki dua pin dan didesain untuk mengantar tegangan listrik dan arus listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistensi tersebut berbanding lurus dengan arus yang mengalir. Seperti dalam rumus hukum ohm.
V= I*R
V: Tegangan Listrik (Volt)
I: Arus Listrik (Ampere)
R: Hambatan Listrik (Ohm)
Rumus Rangkaian Seri pada Resistor:
Rtotal = R1 + R2 + R3 + ... + Rn
Rumus Rangkaian Paralel pada Resitor:
1/Rtotal=1/R1+1/R2+1/R3+....+1/Rn
- Transistor NPN
Simbol Transistor NPN |
Transistor adalah sebuah komponen elektronika yang digunakan untuk penguat, sebagai sirkuit pemutus, sebagai penyambung, sebagai stabilitas tegangan, modulasi sinyal dan lain-lain. Fungsi transistor juga sebagai kran listrik yang dimana berdasarkan tegangan inputnya, memungkinkan pengalihat listrik yang akurat yang berasal dari sumber listrik. NPN artinya tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya.
Transistor adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.
Rumus Transistor:
hFE = iC/iB
dimana, iC = perubahan arus kolektor
iB = perubahan arus basis
hFE = arus yang dicapai
- Dioda
Simbol Dioda |
Dioda ialah komponen elektronika aktif yang terdiri dari dua kutub dan fungsinya sebagai penyearah arus dan untuk menghantarkan listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Elektronika memilki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anoda berdasarkan teknologi pertemuan p-n (positif dan negatif) semikonduktor yaitu dapat menghantarkan arus litrik dari sisi tipe p (anoda) menuju sisi tipe-n (katoda), tetapi tidak dapat menghantarkan arus ke arah sebaliknya (katoda ke anoda). Cara mengukur Dioda ialah dengan menggunakan multimeter baik itu digital maupun analog.
- Relay
Simbol Relay |
- Baterai
Simbol Baterai |
- LED
Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan. LED juga dapat memancarkan cahaya inframerah yang tak tampat, seperti pada remote TV.
Cara kerja dari LED hampir sama dengan keluarga dioda yang memiliki dua kutub, yaitu Kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias foward) dari Anoda ke Katoda. LED sendiri terdiri atas sebuah chip semikonduktor yang didopping, sehingga menciptakan junction antara kutub P dan kutub N. Proses dopping dalam semikonduktor adalah proses untuk menambahkan impurity / ketidakmampuan pada semikonduktr yang murni, sehingga dapat menghasilkan karakteristik kelistrikan yang diinginkan.
- Motor
Simbol Motor |
- Buzzer
Simbol buzzer |
Buzzer yang sering ditemukan yaitu buzzer dengan jenis piezoelectric. Cara kerjanya menggunakan efek pizoelectric untuk menghasilkan suara atau bunyinya. Tegangan listrik yang diberikan ke bahan Piezoelectric akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator.

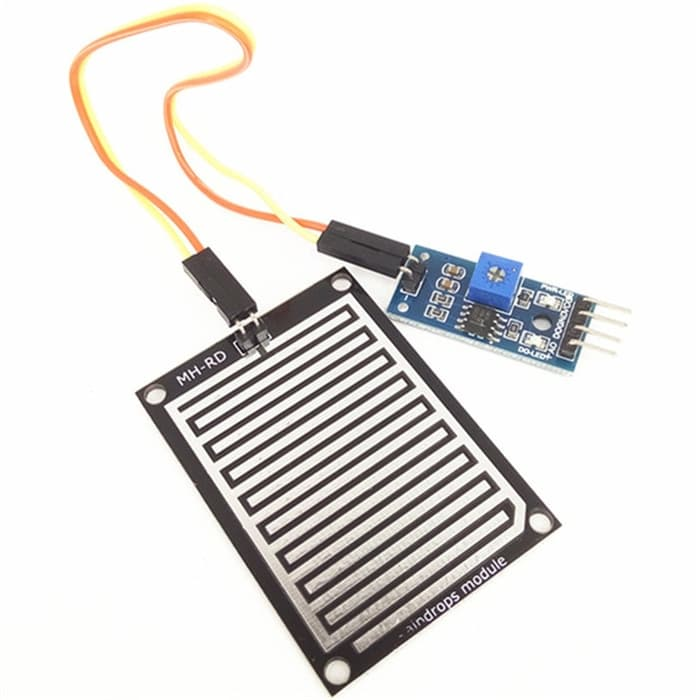

- Sensor Air
Simbol Sensor Air |
Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya air di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital
- Sensor Suara
Simbol Sensor Suara |
Catatan:
1. Modul sensor suara sensitif terhadap intensitas suara sekitar lingkungan.
2. Ketika intensitas suara lebih kecil dari nilai yang ditentukan, DO menghasilkan nilai tinggi. Ketika intensitas suara luar lebih besar dari nilai yang ditentukan, DO menghasilkan nilai rendah.
3. Port DO dapat dihubungkan secara langsung dengan microcontroller untuk mendeteksi nilai tinggi dan rendah, sehingga dapat mendeteksi suara sekitar.
4. Digital output DO pada modul dapat difungsikan langsung sebagai saklar yang diaktifasi oleh suara (voice-activated switch)
4. Percobaan [kembali]
a. Prosedur Percobaan:
- Bukalah aplikasi proteus terlebih dahulu.
- Buka schematic capture, pilih bagian component mode (), dan pada bagian devices klik 'P'.
- Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
- Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
- Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
- Buka bagian Terminals mode ().
- Pilih terminal yang diperlukan.
- Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
- Rangkailah semua komponen sesuai prinsipnya.
- Klik play () pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
- Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output motor bergerak dan LED menyala.
- Bukalah aplikasi proteus terlebih dahulu.
- Buka schematic capture, pilih bagian component mode (), dan pada bagian devices klik 'P'.
- Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
- Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
- Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
- Buka bagian Terminals mode ().
- Pilih terminal yang diperlukan.
- Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
- Rangkailah semua komponen sesuai prinsipnya.
- Klik play () pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
- Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output motor bergerak dan LED menyala.
b. Rangkaian Simulasi [kembali]
Foto rangkaian simulasi
Prinsip kerja rangkaian simulasi [kembali]

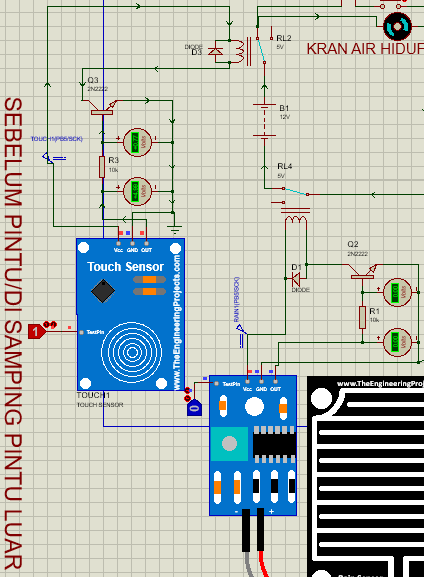

Rangkaian saat sensor sentuh terkena rangsangan berupa sentuhan yang membuat air kran otomatis hidup ditandai dengan adanya Motor bergerak |
Saat sensor sentuh disentuh atau berlogika 1, maka output sensor tersebut mengeluarkan tegangan sebesar 4,99 volt lalu diumpankan ke resistor 10k ohm sehingga tegangan pada kaki base transistor menjadi 0,77 volt. Hal ini membuat transistor aktif sehingga ada arus yang mengalir dari DC ke relay lalu ke kaki kolektor transistor Q3 lalu ke kaki emitor Q3 dan ke ground. Akibatnya relay aktif dan switch berpindah ke kiri. Hal itu membuat ada arus mengalir dari baterai B1 ke motor yang membuat motor menyala.

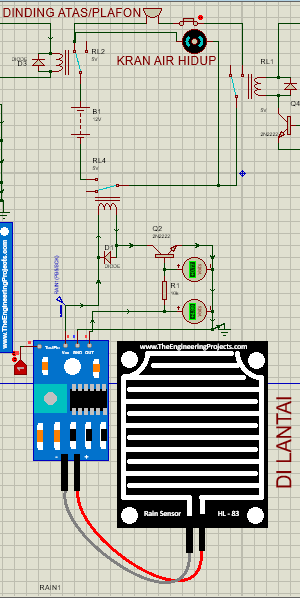

Rangkaian saat sensor air terkena rangsangan berupa air yang membuat buzzer menyala/berbunyi |
Saat water sensor mendeteksi air, maka output sensor tersebut mengeluarkan tegangan sebesar 4.99 volt lalu diumpankan ke resistor 10k ohm sehingga tegangan pada kaki base transistor menjadi 0,77 volt. Hal ini membuat transistor aktif sehingga ada arus yang mengalir dari DC ke relay lalu ke kaki kolektor transistor Q4 lalu ke kaki emiter Q4 dan ke ground. Akibatnya relay aktif dan switch berpindah ke kiri. Hal itu membuat ada arus mengalir dari baterai ke Buzzer yang membuat membuat buzzer hidup. (Arus water sensor ilang timbul karena water sensor kemungkinan harus menggunakan arduino dan memakai potensiometer untuk mengatur tegangannya.)
Rangkaian saat sensor suara mendeteksi adanya suara buzzer dan sensor suara mengeluarkan output LED menyala |

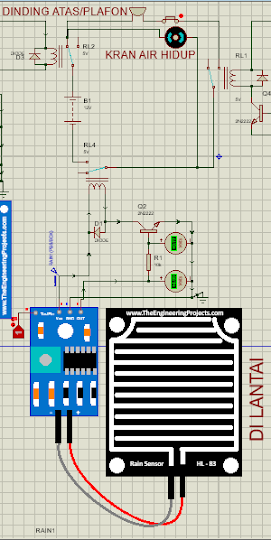

Saat sensor air mendeteksi air, maka motor/kran akan mati begitu pula buzzer |
