1. Tujuan [kembali]
- Untuk mengetahui prinsip kerja sensor MQ-2, MQ-6, flame (api).
- Untuk mengetahui cara mensimulasikan rangkaian sistem keamanan dapur.
- untuk mengetahui prinsip kerja pada rangkaian sistem keamanan dapur.
2. Alat dan Bahan [kembali]
A. Alat
- Ground
- Ground
- DC Voltmeter
- DC generator
- Logicstate
- Power Supply
- DC Voltmeter
- DC generator
- Logicstate
- Power Supply
B. Bahan [kembali]
- Sensor Flame
Spesifikasi :
Keluaran = Digital (D0)
Tegangan kerja: 3.3V hingga 5V
Format keluaran: Output digital (TINGGI / RENDAH) \
Rentang deteksi panjang gelombang: 760nm hingga 1100nm
Menggunakan komparator LM393
Sudut deteksi: Sekitar 60 derajat, sangat sensitif terhadap spektrum nyala api
Nyala api yang lebih ringan mendeteksi jarak 80cm
Keluaran komparator, sinyalnya bersih, kemampuan mengemudi hebat, lebih dari 15Ma.
- LoadCell
- Water Sensor
- Sensor MQ-6
- Resistor
- Transistor NPN
- Induktor
- Op Amp
- Relay
- Baterai
- Potensiometer
- Dioda
- Motor
3. Dasar Teori [kembali]
- Sensor MQ-2
Sensor MQ-2 adalah salah satu sensor yang sensitif terhadap asap rokok.Bahan utama sensorini adalah SnO2dengan konduktifitas rendah pada udarabersih. Jika terdapat kebocoran gas konduktifitas sensor menjadi lebih tinggi,setiap kenaikan konsentrasi gas maka konduktifitas sensor juga naik. MQ-2sensitif terhadap gas LPG, Propana, Hidrogen, Karbon Monoksida, Metana danAlkohol serta gas mudah terbakar diudara lainnya.
Sensor MQ-2 terdapat 2 masukan tegangan yakni VHdan VC. VHdigunakan untuk tegangan pada pemanas (Heater)internaldan Vc merupakantegangan sumber. Catu daya yang dibutuhkan pada sensor MQ-2 adalah Vc <24VDC dan VH= 5V ±0.2V tegangan AC atau DC.Sensor gas dan asap ini mendeteksi konsentrasi gas yang mudah terbakardi udara serta asap danoutputmembaca sebagai tegangan analog. Sensor dapatmengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm.Dapat beroperasi pada suhu dari-20 sampai 50 ° C dan mengkonsumsi kurangdari 150 mA pada 5V. Dibawah ini merupakan gambar bentuk,internalsensorMQ-2.

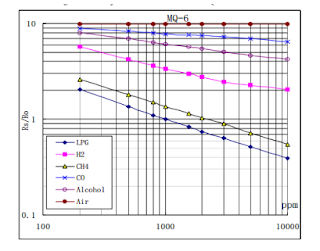

- Sensor MQ - 6
Sensor MQ-6 Sensor adalah komponen yang dapat digunakan untuk mengkonversi suatu besaran tertentu menjadi satuan analog sehingga dapat dibaca oleh suatu rangkaian elektronik. Atau dengan kata lain Sensor adalah alat untuk mendeteksi/mengukur sesuatu, yang digunakan untuk mengubah variasi mekanis, magnetis, panas, sinar dan kimia menjadi tegangan dan arus listrik. MQ-6 adalah Sensor gas yang digunakan untuk mendeteksi lpg, Iso-butane, Propane dengan sensitivitas yang tinggi. Sensor gas MQ-6 ini mempunyai sensitivitas yang kecil terhadap zat alkohol dan asap rokok. Sensor gas MQ-6 merupakan sensor yang mempunyai respon cepat terhadap lpg (Liquid Petroleum Gas), stabil dan tahan lama serta dapat digunakan dalam rangkaian drive yang sederhana. Sensor gas MQ-6 biasa digunakan didalam perlengkapan mendeteksi kebocoran gas dalam kegiatan rumah tangga dan industri, yang cocok untuk mendeteksi lpg, iso-butane, propane, lng, serta menghindari gangguan dari pendeteksian zat Alkohol, asap masakan, dan rokok untuk mengurangi kesalahan pendeteksian.

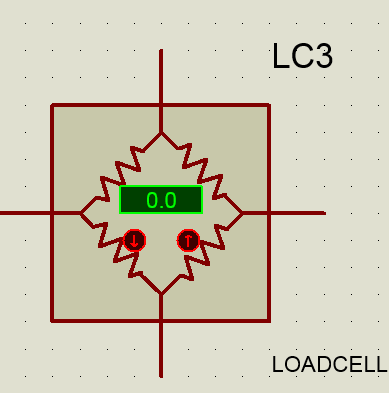

- Load cell
- Sensor Flame
Grafik Sensor Flame |
- Water Sensor
- Resistor
Resistor berfungsi sebagai penghambat jumlah arus yang megalir masuk ke dalam suatu rangkaian. Satuan resistor adalah Ohm (). Cara mengukur resistor, yaitu menggunakan alat ukur multimeter analog/digital, dan membaca kode warna resistor.Simbol Resistor Resistor merupakan komponen elektrik yang memiliki dua pin dan didesain untuk mengantar tegangan listrik dan arus listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistensi tersebut berbanding lurus dengan arus yang mengalir. Seperti dalam rumus hukum ohm.
V= I*R
V: Tegangan Listrik (Volt)
I: Arus Listrik (Ampere)
R: Hambatan Listrik (Ohm)
Rumus Rangkaian Seri pada Resistor:
Rtotal = R1 + R2 + R3 + ... + Rn
Rumus Rangkaian Paralel pada Resitor:
1/Rtotal=1/R1+1/R2+1/R3+....+1/Rn
- Op Amp
- Relay
Simbol Relay |
- Baterai
Simbol Baterai |
- Dioda
Simbol Dioda |
Dioda ialah komponen elektronika aktif yang terdiri dari dua kutub dan fungsinya sebagai penyearah arus dan untuk menghantarkan listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Elektronika memilki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anoda berdasarkan teknologi pertemuan p-n (positif dan negatif) semikonduktor yaitu dapat menghantarkan arus litrik dari sisi tipe p (anoda) menuju sisi tipe-n (katoda), tetapi tidak dapat menghantarkan arus ke arah sebaliknya (katoda ke anoda). Cara mengukur Dioda ialah dengan menggunakan multimeter baik itu digital maupun analog.
- Transistor NPN
- Kapasitor

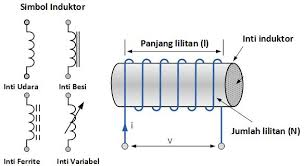

- Induktor
- Potensiometer
- Motor
Simbol Motor |
4. Percobaan [kembali]
a. Prosedur Percobaan:
- Bukalah aplikasi proteus terlebih dahulu.
- Buka schematic capture, pilih bagian component mode (), dan pada bagian devices klik 'P'.
- Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
- Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
- Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
- Buka bagian Terminals mode ().
- Pilih terminal yang diperlukan.
- Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
- Rangkailah semua komponen sesuai prinsipnya.
- Klik play () pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
- Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output Motor, Kipas, dan Buzzer.
- Bukalah aplikasi proteus terlebih dahulu.
- Buka schematic capture, pilih bagian component mode (), dan pada bagian devices klik 'P'.
- Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
- Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
- Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
- Buka bagian Terminals mode ().
- Pilih terminal yang diperlukan.
- Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
- Rangkailah semua komponen sesuai prinsipnya.
- Klik play () pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
- Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output Motor, Kipas, dan Buzzer.
