Tugas 5 Rangkaian pendeteksi air

1. Tujuan [kembali]

  • Untuk mengetahui prinsip kerja rangkaian pendeteksi air
  • Untuk mengetahui cara mensimulasikan rangkaian pendeteksi air.
  • Untuk mengetahui prinsip kerja pada rangkaian pendeteksi air.

2. Alat dan Bahan [kembali]

a. Alat

  • Power Supply

b. Bahan [kembali]

    • Resistor

    • Kapasitor


    • Buzzer

    • IC NE555

    • Baterai

3. Dasar Teori [kembali]

  • Resistor
Simbol resistor

        Resistor berfungsi sebagai penghambat jumlah arus yang megalir masuk ke dalam suatu rangkaian. Satuan resistor adalah Ohm ( ). Cara mengukur resistor, yaitu menggunakan alat ukur multimeter analog/digital, dan membaca kode warna resistor.

    Resistor merupakan komponen elektrik yang memiliki dua pin dan didesain untuk mengantar tegangan listrik dan arus listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistensi tersebut berbanding lurus dengan arus yang mengalir. Seperti dalam rumus hukum ohm.

V= I*R

V: Tegangan Listrik (Volt)

I: Arus Listrik (Ampere)

R: Hambatan Listrik (Ohm)


Rumus Rangkaian Seri pada Resistor:

Rtotal = R1 + R2 + R3 + ... + Rn


Rumus Rangkaian Paralel pada Resitor:

1/Rtotal=1/R1+1/R2+1/R3+....+1/Rn


  • Buzzer

    Buzzer ialah sebuah komponen elektronika dengan fungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm). Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.

    Buzzer yang sering ditemukan yaitu buzzer dengan jenis piezoelectric. Cara kerjanya menggunakan efek pizoelectric untuk menghasilkan suara atau bunyinya. Tegangan listrik yang diberikan ke bahan Piezoelectric akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator.


  • Kapasitor
Simbol Kapasitor
    Pengertian kapasitor ialah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik. Prinsip sebuah kapasitor pada umumnya sama halnya dengan resistor yang juga termasuk dalam kelompok komponen pasif, yaitu jenis komponen yang bekerja tanpa memerlukan arus panjar. Kapasitor terdiri atas dua konduktor (lempeng logam) yang dipisahkan oleh bahan penyekat (isolator). Isolator penyekat ini sering disebut sebagai bahan (zat) dielektrik. Kapasitansi adalah sifat listrik kapasitor dan merupakan ukuran kemampuan kapasitor untuk menyimpan muatan listrik ke dua lempengnya dengan satuan kapasitansi menjadi Farad (disingkat F). Rumus kapasitor yaitu  .
Keterangan:
Q= muatan (C / Coulomb) (I Coulomb
C = kapasitas (F / Farrad)
V = Tegangan (V / Volt)

  •  IC NE555

Simbol IC NE555
   IC timer 555 merupakan IC atau sirkuit terpadu (chip) yang digunakan dalam berbagai aplikasi pewaktuan, sumber pulsa gelombang, serta aplikasi osilator. Secara fisik IC 555 berbentuk DIP atau Dual inline Package dengan package 8 pin. Berikut ialah susunan dan konfigurasi kaki IC 555 yang berbentuk DIP 8 kaki.
1. Kaki 1 (GND): Terminal Ground atau terminal negatif sumber tegangan DC.
2. Kaki 2 (Trigger): Terminal Trigger (Pemicu), digunakan untuk memicu Output menjadi “High”, kondisi High akan terjadi apabila level tegangan pada kaki Trigger ini berubah dari High menuju ke < 1/3Vcc (Lebih kecil dari 1/3Vcc).
3. Kaki 3 (OUT): Terminal Output (Keluaran) yang memiliki 2 keadaan yaitu “Tinggi/HIgh” dan “Rendah/Low”.
4. Kaki 4 (RESET) : Terminal Reset. Apabila kaki 4 digroundkan, Output IC akan menjadi rendah dan menyebabkan perangkat ini menjadi OFF. Oleh karena itu, untuk memastikan IC dalam kondisi ON, Kaki 4 biasanya diberikan sinyal “High”.
5. Kaki 5 (CONT) : Terminal Control Voltage (Pengatur Tegangan), memberikan akses terhadap pembagi tegangan internal. Secara default, tegangan yang ditentukan adalah 2/3 Vcc.
6. Kaki 6 (THRES) : Terminal Threshold, digunakan untuk membuat Output menjadi “Low”. Kondisi “Low” pada Output ini akan terjadi apabila Kaki 6 atau Kaki Threshold ini berubah dari Low menuju > 1/3Vcc (lebih besar dari 1/3Vcc).
7. Kaki 7 (DIS) : Terminal Discharge. Pada saat Output “Low”, Impedansi kaki 7 adalah “Low”. Sedangkan pada saat Output “High”, Impedansi kaki 7 adalah “High”. Kaki Discharge ini biasanya dihubungkan dengan Kapasitor yang berfungsi sebagai penentu interval pewaktuan. Kapasitor akan mengisi dan membuang muatan seiring dengan impedansi pada kaki 7. Waktu pembuangan muatan inilah yang menentukan Interval Pewaktuan dari IC555.
8. Kaki 8 (VCC) : Terminal Positif sumber tegangan DC (sekitar 4,5V atau 16

  • Power Supply

    Power Supply atau dalam bahasa Indonesia atau disebut Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.  Pada dasarnya Power Supply atau Catu daya ini memerlukan sumber energi listrik yang kemudian mengubahnya menjadi energi listrik yang dibutuhkan oleh perangkat elektronika lainnya. Oleh karena itu, Power Supply kadang-kadang disebut juga dengan istilah Electric Power Converter. Power supply ini fungsinya sebagai pengubah dari tegangan listrik AC (Alternating Current atau arus bolak-balik) menjadi tegangan DC (Direct Current atau arus searah).
Dalam sebuah power amplifier semua tidak bisa berdiri sendiri, atau saling terkait erat. Trafo harus bisa menangani rangkaian power dan rangkaian power harus bisa menangani beban atau speaker. Hal ini karena dalam elektronika/kelistrikan mengenal hukum Ohm, yang dinyatakan secara matematis dengan rumus persamaannya yaitu V =x1*R, I = V/R, dan R = V/I. V adalah voltase(V), I adalah kuat arus(A), dan R adalah hambatan (Ω).

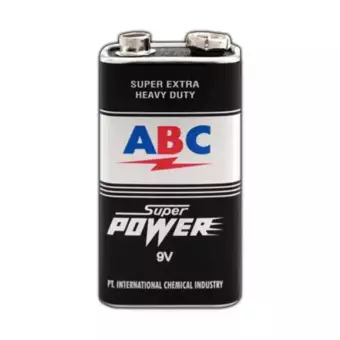

  • Baterai

   Baterai adalah sebuah benda yang bisa merubah energi kimia menjadi energi listrik. Energi yang dihasilkannya yaitu listrik searah atau DC. Satuan yang digunakan pada baterai yaitu Volt (V). Cara mengukurnya dengan alat ukur multimeter analog ataupun digital.


4. Percobaan[kembali]

    a. Prosedur Percobaan:

    1. Bukalah aplikasi proteus terlebih dahulu.
    2. Buka schematic capture, pilih bagian component mode (), dan pada bagian devices klik 'P'.
    3. Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
    4. Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
    5. Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
    6. Buka bagian Terminals mode ().
    7. Pilih terminal yang diperlukan.
    8. Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
    9. Rangkailah semua komponen sesuai prinsipnya.
    10. Klik play () pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
    11. Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output buzzer.

    b. Rangkaian Simulasi [kembali]

Prinsip kerja rangkaian simulasi

    Saat kedua probe dimasukkan kedalam air, kedua probe tersebut terhubung singkat sehingga tegangan dari baterai mentrigger pin 2 IC NE555. IC NE555 yang dirangkai astable multivibrator memberikan logika 0 dan 1 secara terus menerus, sehingga buzzer yang mendapatkan tegangan dari pin 3 output IC, berbunyi seperti sirine.
