Soal 8.2

Soal 8.2






1. Tujuan [Kembali]
  1. Mengetahui rangkaian dalam serta table kebenaran IC 74150
  2. Memahami rangakaian simulasi sederhana dari Muxtiplexer
2. Alat dan Bahan [Kembali]

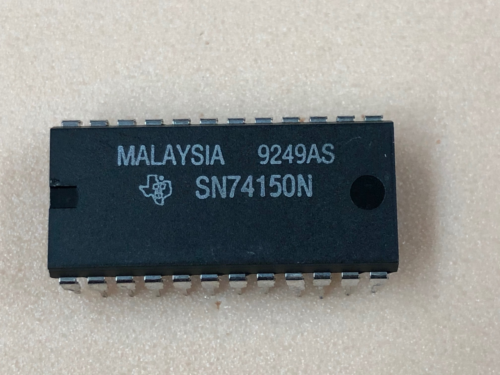

  1. IC 74150



    10-LINE-TO-4-LINE PRIORITY ENCODERS
    Vcc : 4.75 V - 5.25 V
    Input V : 0.8 - 2 V
    Output I : -0.8 - 16 mA
    suhu operasi :  70 C

  2. Logic Probe


    Berfungsi menampilkan hasil keluaran apakah high atau low dari pin keluaran

  3. Logicstate


    Berfungsi menghasilkan nilai inputan high atau low pada pin masukan
3. Dasar Teori [Kembali]

1.IC 74150

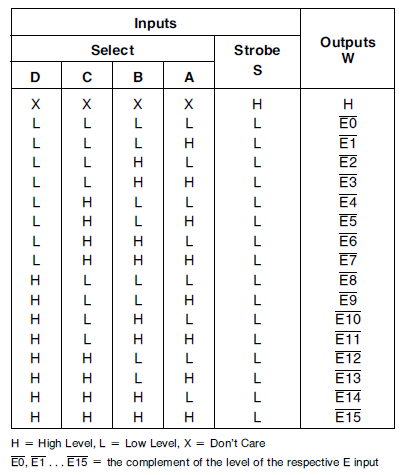

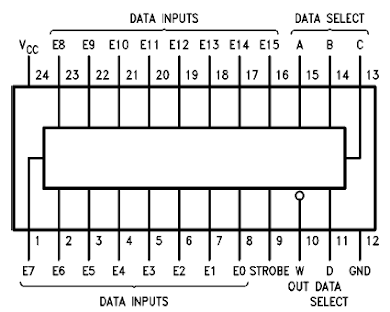

    Multiplexer adalah suatu perangkat yang dapat menerima beberapa input data dan hanya satu diantara input yang akan dilewat ke output. IC 74150 adalah salah satu multiplexer data berisi decoding on-chip penuh untuk memilih sumber data yang diinginkan. IC74150 dapat meimilih satu dari enam belas sumber data . IC 74150  input strobo yang harus berada pada level logika rendah untuk mengaktifkan perangkat ini. Tinggi level pada strobo memaksa output W tinggi dan output Y (sebagaimana berlaku) rendah. Berikut adalah tabel kebenaran dan diagram logic dari IC 74150

2.Logicstate
    logicstate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik.  Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

4. Prosedur Percobaan [Kembali]

Langkah-langkah

  1. sediakan alat dan bahan yang dibutuhkan dalam membuat rangkaian
  2. hubungkan komponen sesuai dengan gambar rangkaian
  3. rangkaian  selesai
5. Rangkaian Simulasi [Kembali]




prinsip kerja :

Multiplexer 74150 diatur oleh masukan pin E nya.karena pin E aktif rendah, ketika pin E bernilai 0 makan Multiplexer akan aktif  dan ketika pin E bernilai 1 maka Multiplrexer tidak akan aktif. pin A,B,C dan D digunakan sebagai penentu pin mana dari Multiplexer yang akan dijadikan masukan, pilihannya yaitu dari kaki X0 sampai X15. Penentuan kaki mana yang akan dijadikan mengikuti konsep perubahan dari bilangan biner ke bilangan desimal dimana pin A sebagai MSB dan pin D sebagai LSB. Ketika pin A,B,C dan D bernilai 1111 maka kaki yang akan dijadikan sebagai inputan adalah kaki X15 karena 1111 sebagai bilangan biner adalah 15 pada bilangan desimal dan ketika kaki X15 diberi masukan satu maka keluaran y akan bernilai nol dan ketika X15 diberi masukan nol maka keluaran y akan bernilai satu. Hal ini terjadi karena keluaran pada multiplexer ini bersifat aktif rendah yang mana membalikkan keluaran yang seharusnya terjadi
