1. Tujuan
- Untuk mengetahui prinsip kerja sensor LDR.
- Untuk mengetahui cara mensimulasikan rangkaian sensor cahaya menggunakan LDR.
- Untuk mengetahui prinsip kerja pada rangkaian sensor cahaya menggunakan LDR.
- Transistor PNP
Simbol PNP |
Transistor PNP dan NPN menggunakan pemanfaatan yang disebut dengan hole dan elektron yang di desain sedemikian rupa sehingga akan menghasilkan jenis transistor tertentu. Namun secara fungsi, transistor PNP dan NPN tidak ada bedanya. Yakni sama-sama berfungsi sebagai penguat arus dan atau kemampuan switching secara elektronis.
NPN artinya tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emitor menuju ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor tersebut diberikan arus positif pada basisnya.
Secara umum pada transistor PNP, pembawa muatan mayoritas adalah “hole”, sedangkan pada transistor NPN pembawa muatan mayoritas adalah “elektron”. Namun khusus untuk transistor jenis FET (Field Effect Transistor) atau disebut juga dengan transistor efek medan, hanya memiliki satu jenis pembawa muatan di dalam prinsip kerja-nya.
- LED
Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan. LED juga dapat memancarkan cahaya inframerah yang tak tampat, seperti pada remote TV.
Cara kerja dari LED hampir sama dengan keluarga dioda yang memiliki dua kutub, yaitu Kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias foward) dari Anoda ke Katoda. LED sendiri terdiri atas sebuah chip semikonduktor yang didopping, sehingga menciptakan junction antara kutub P dan kutub N. Proses dopping dalam semikonduktor adalah proses untuk menambahkan impurity / ketidakmampuan pada semikonduktr yang murni, sehingga dapat emnghasilkan karakteristik kelistrikan yang diinginkan.
- Buzzer
Buzzer ialah sebuah komponen elektronika dengan fungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm). Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.
Buzzer yang sering ditemukan yaitu buzzer dengan jenis piezoelectric. Cara kerjanya menggunakan efek pizoelectric untuk menghasilkan suara atau bunyinya. Tegangan listrik yang diberikan ke bahan Piezoelectric akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator.
- Elco
Simbol Elco |

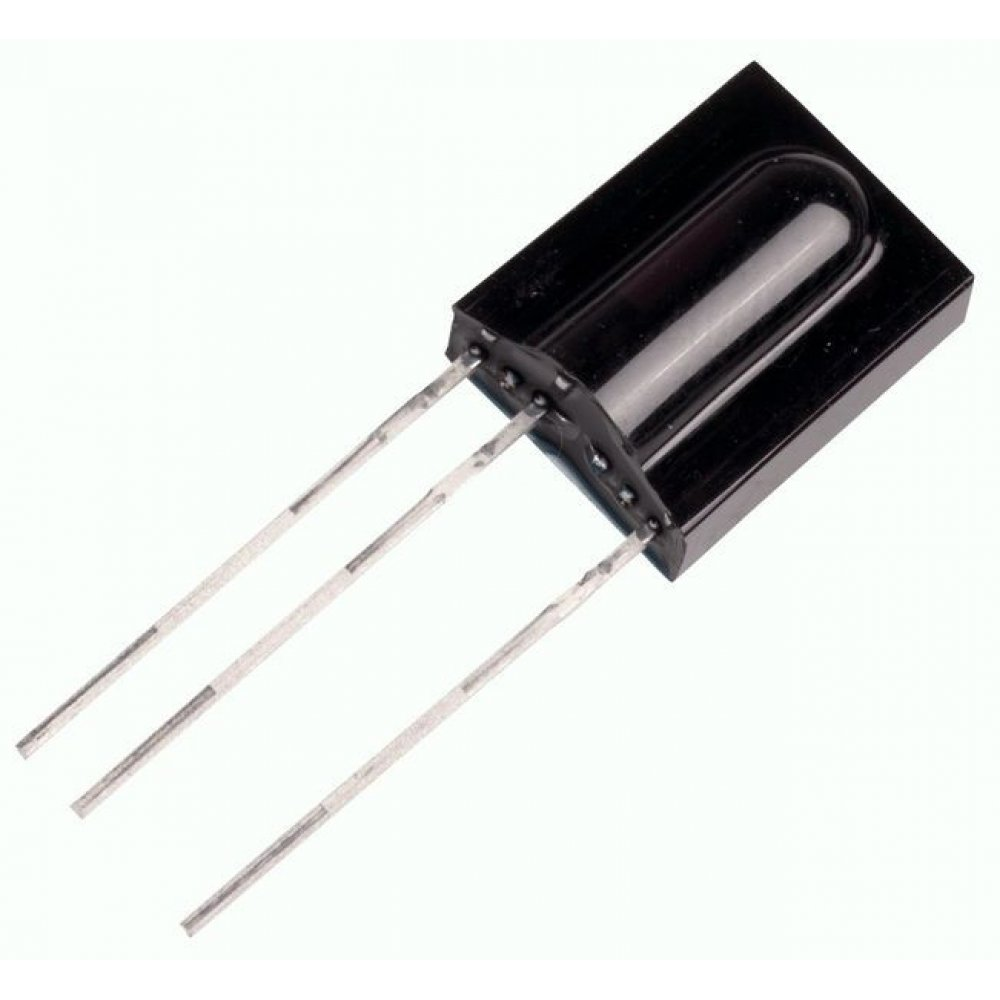

- Tsop 1738
Simbol Tsop 1738 |
Sensor TSOP adalah Sebuah Sensor yang berfungsi untuk menangkap atau mendeteksi sebuah sinyal atau sinar Infra merah. Inframerah adalah radiasi elektromagnetik dari panjang gelombang lebih panjang dari cahaya tampak, tetapi lebih pendek dari radiasi gelombang radio.
- Output (Out)
- Vs (VCC +5 volt DC)
- Ground (GND)
4. Percobaan
a. Prosedur Percobaan:
- Bukalah aplikasi proteus terlebih dahulu.
- Buka schematic capture, pilih bagian component mode (), dan pada bagian devices klik 'P'.
- Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
- Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
- Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
- Buka bagian Terminals mode ().
- Pilih terminal yang diperlukan.
- Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
- Rangkailah semua komponen sesuai prinsipnya.
- Klik play () pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
- Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output cahaya pada LED.
- Bukalah aplikasi proteus terlebih dahulu.
- Buka schematic capture, pilih bagian component mode (), dan pada bagian devices klik 'P'.
- Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
- Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
- Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
- Buka bagian Terminals mode ().
- Pilih terminal yang diperlukan.
- Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
- Rangkailah semua komponen sesuai prinsipnya.
- Klik play () pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
- Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output cahaya pada LED.
b. Rangkaian Simulasi

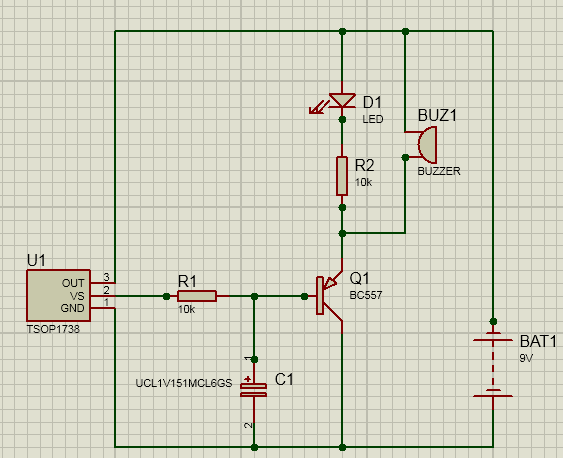

Foto rangkaian simulasi
Prinsip kerja rangkaian simulasi
Saat sensor TSOP menerima pantulan cahaya dari IR LED , maka cahaya tersebut dirubah menjadi sinyal listrik yang selajutnya mentriger kaki basis Transistor BC557 sehingga ada arus mengalir dari kaki emitor ke kaki kolektor yang menyebabkan LED dan Buzer aktif sesaat sampai tombol pada remote dilepas. fungsi komponen elco 10uF untuk mengatur lamanya LED dan buzer aktif.
