Percobaan 1 - Kondisi 8:
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 2, 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.
Rangkaian Simulasi [Kembali]
 |

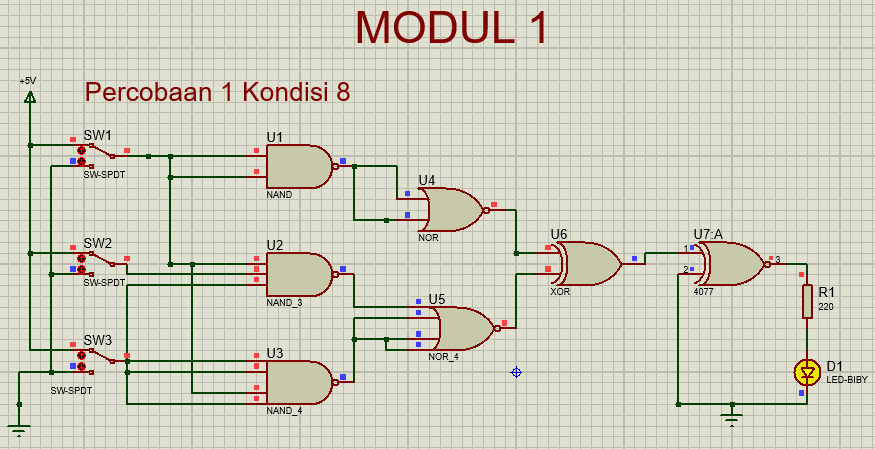

| Rangkaian saat LED Hidup |
 |
| Rangkaian saat LED mati |
Video
[Kembali]
Prinsip Kerja [Kembali]
Prinsip ini akan menjelaskan rangkaian saat LED hidup.
Awalnya, power supply mengeluarkan tegangan/arus dan dialirkan ke ketiga switch (SW1, SW2, dan SW3) yang berarti ketiga switch pada masukan pertama berlogika 1 dan pada masukan kedua berlogika 0 dihubungkan ke ground. Lalu tegangan dari switch mengalir ke semua input pada gerbang NAND.
Prinsip kerja dari Gerbang NAND yaitu kebalikan dari gerbang AND dimana akan menghasilkan keluaran logika 0 apabila semua masukan logika 1. Sebaliknya, akan menghasilkan keluaran 1 apabila salah satu atau semua masukan berlogika 0.
Karna semua input pada gerbang NAND berlogika 1, maka hasil outputnya berlogika 0. Selanjutnya, tegangan logika 0 dari NAND dialirkan ke gerbang NOR. Untuk prinsip kerja dari gerbang NOR yaitu kebalikan dari gerbang OR, jika salah satu inputan berlogika 0, maka outputnya berlogika 1. Begitu sebaliknya, jika salah satu inputan berlogika 1, maka outputnya berlogika 0.
Dikarenakan input semua gerbang NOR berlogika 0, maka outputnya berlogika 1 dan diteruskan ke input gerbang XOR.
Pada rangkaian terlihat bahwa kedua input gerbang XOR berlogika 1 yang membuat outputnya berlogika 0 dan diteruskan ke input gerbang XNOR. Pada salah satu dari gerbang XNOR terhubung ke ground yang berlogika 0.

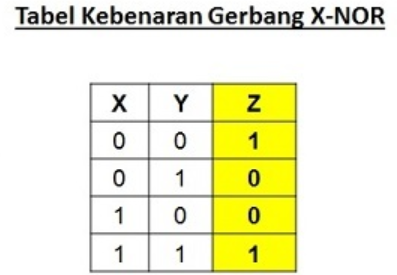

Prinsip kerja dari gerbang XNOR ialah kebalikan dari gerbang XOR, jika input pada gerbang XNOR logika 1 berjumlah genap, maka output berlogika 1. Contoh bilangan genap yaitu 0, 2, 4, 6, ...dst. Sebaliknya, jika input pada gerbang XOR logika 1 berjumlah ganjil, maka output berlogika 0. Contoh bilangan ganjil yaitu 1, 3, 5, 7, ...dst.
Karna kedua input XNOR berlogika 0, maka outputnya berlogika 1 dan diteruskan ke resistor dan LED yang membuat LED hidup.
