Percobaan 2 - Kondisi 3 :
Buatlah rangkaian seperti gambar percobaan 2, ganti probe dengan seven segment
Rangkaian Simulasi [Kembali]
Percobaan 2 - Kondisi 3 :
Video
[Kembali]
Percobaan 2 - Kondisi 3 :
Prinsip Kerja [Kembali]
Percobaan 2 - Kondisi 3 :
Arus pada VCC dialirkan ke semua switch B0 - B5 dan diatur sesuai yang diinginkan. Lalu pada dialirkan ke IC 74LS90 pada kaki inputan R0(1) - R9(2) dan 7493 pada kaki inputan R0(1) dan R0(2). Aliran itulah membuat kaki inputan R tadi berlogika 0 atau 1 dan mempengaruhi output yang akan dikeluarkan. Untuk kaki inputan CKA dan CKB, didapatkan arus dan tegangan dari D'Clock dan sifatnya active low.
Output dari 74LS90 dan 7493 akan diteruskan ke IC 7447 yang fungsi nya untuk mengubah sinyal pulsa menjadi sinyal digital yang diteruskan ke 7-Segment Display.
Pada 74LS90 sebenarnya komponen yang ada didalamnya berupa JK Flipflop yang telah disatukan yang sesuai keinginan berapa banyak JK FlipFlop untuk outputnya.

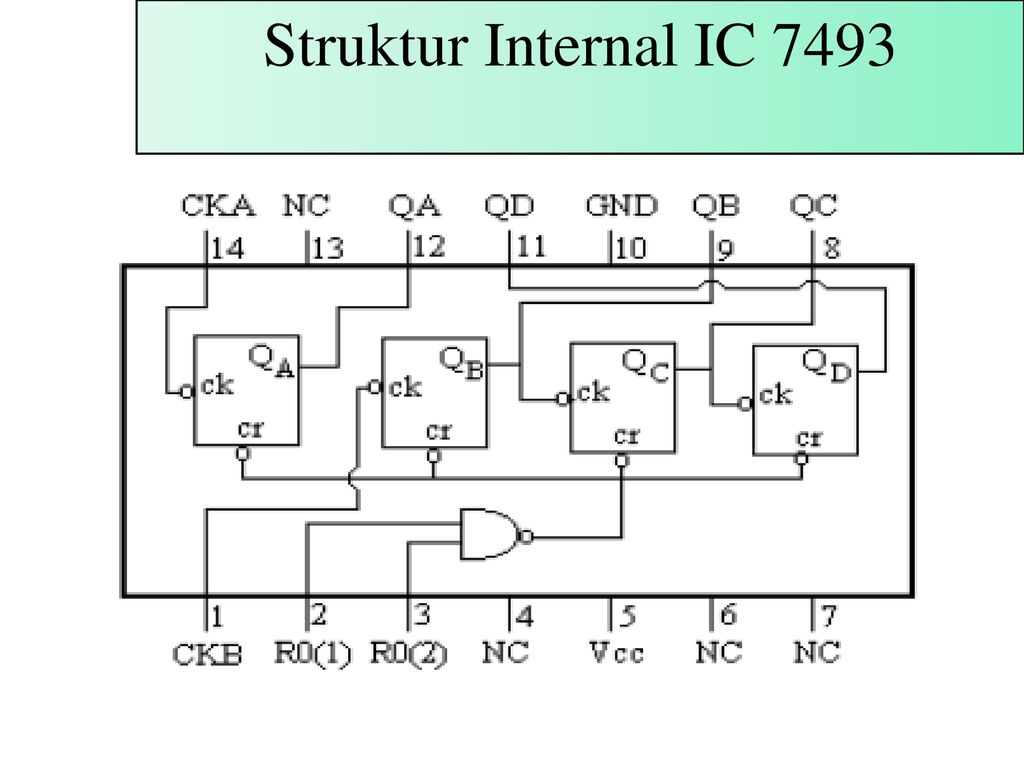

Sedangkan pada ic 7493 juga berupa JK Flipflop juga
